🔋 ESP32 a 0mA: El circuito de auto-apagado definitivo

¿Cansado de que tus proyectos a batería se agoten incluso en Deep Sleep? El verdadero problema no siempre es el microcontrolador, sino los componentes periféricos de las placas de desarrollo. La solución definitiva es el corte físico de energía.

🛠️ El Concepto: Latching Circuit

Mediante un P-MOSFET IRF9540N y un transistor 2N2222, logramos que el ESP32 controle su propia alimentación. El usuario pulsa un botón para encender el sistema, y el código se encarga de mantenerlo activo y "suicidarse" electrónicamente al terminar su tarea.

💡 Puntos clave del circuito:

• Consumo en Standby: 0.00mA (Corte total).

• Activación: Pulsador manual que deriva la Gate del MOSFET a tierra.

• Mantenimiento: GPIO 4 en HIGH activa el transistor NPN.

• Auto-apagado: GPIO 4 en LOW corta el flujo de corriente.

🚀 Simulación y Descargas

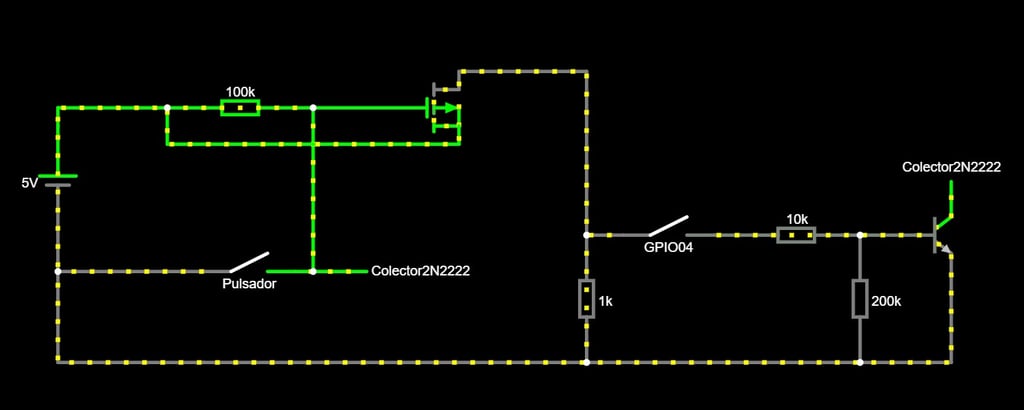

Para que no tengas dudas antes de soldar, he preparado una simulación completa donde puedes ver el comportamiento de las corrientes y voltajes en tiempo real.

• 🔗 [Acceder al Simulador Online] Falstad.com

• 💾 [Descargar archivo de simulación (.txtj)] Descarga en Drive
