Crea tu propia Matriz LED WiFi con ESP32 y WLED (Sin Programar)
Antonio Romero
¿Te imaginas tener una pantalla LED RGB capaz de mostrar animaciones, efectos visuales y pixel art sin escribir una sola línea de código?
Hola, Antonio por aquí, en este proyecto vamos a construir una matriz LED basada en un ESP32-C3, LEDs WS2812 y WLED, una de las plataformas más potentes y sencillas para controlar iluminación inteligente.
Lo mejor de todo es que podrás tenerla funcionando en pocos minutos y controlarla desde cualquier dispositivo conectado a tu red WiFi.

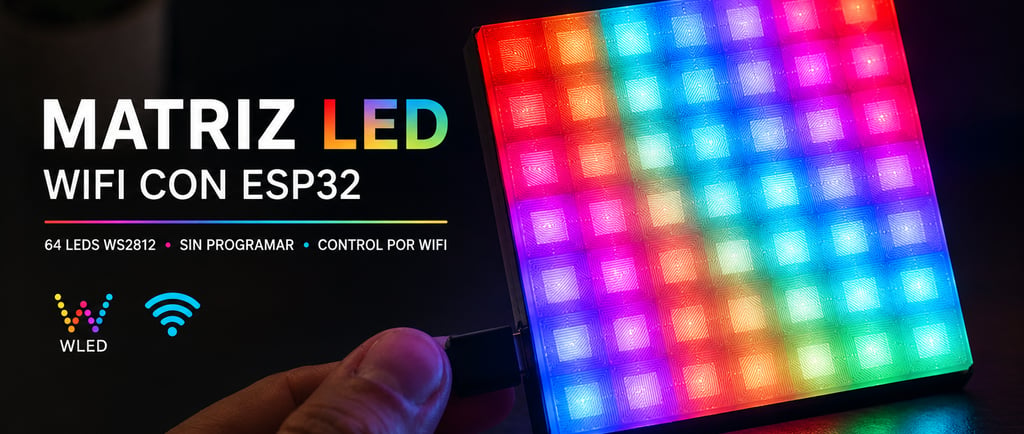

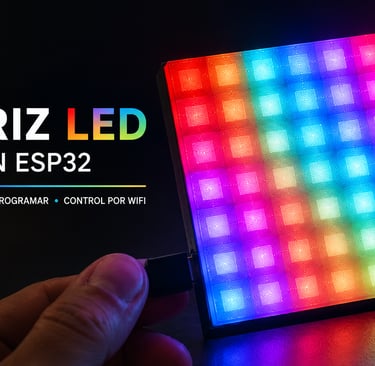

Resultado final
La matriz está formada por 64 LEDs WS2812 dispuestos en formato 8x8.
Gracias a WLED podremos:
Crear cientos de efectos animados.
Mostrar patrones dinámicos.
Controlar el brillo y los colores.
Sincronizar varias matrices.
Crear pixel art.
Controlarla desde el móvil o el ordenador.
Y si además utilizamos una cubierta difusora impresa en 3D, el resultado visual mejora enormemente, consiguiendo efectos mucho más suaves y espectaculares.
Materiales necesarios
Electrónica
ESP32-C3 Super Mini
Matriz LED WS2812B 8x8
Resistencia 330 Ω
Impresión 3D
Base y difusor
Montaje
Fija el ESP32-C3 en la base impresa.
Coloca la resistencia en la línea de datos.
Conecta:
Rojo → 5V
Negro → GND
Verde → GPIO 8
Inserta la matriz LED dentro de la carcasa.
Coloca el difusor frontal.
Cierra el conjunto.
Una vez terminado ya tendremos el hardware listo.
Instalación de WLED
La forma más sencilla es utilizar el instalador oficial.
Instalador online
Pasos:
Conecta el ESP32 al ordenador.
Pulsa "Install".
Selecciona el puerto COM correspondiente.
Pulsa "Install WLED".
Espera a que finalice la instalación.
Configura tu red WiFi.
En pocos minutos el dispositivo aparecerá conectado a tu red.
Acceso a la interfaz de WLED
Una vez conectado podrás acceder desde:
La aplicación WLED.
La dirección IP del dispositivo.
Desde aquí podrás controlar todos los efectos y configuraciones.
Configuración de la matriz LED
Para que WLED reconozca correctamente la matriz:
Configuración LED
En:
Config → LED Preferences
Configura:
Data GPIO: 8
Guarda los cambios.
Configuración 2D
En:
Config → 2D Configuration
Activa:
2D Matrix
Y configura:
Filas: 8
Columnas: 8
Después selecciona el tipo de cableado correspondiente a tu matriz:
Progresivo
Serpentina
Guarda la configuración.
Para ir terminando
Este es probablemente uno de los proyectos más sencillos y vistosos que puedes construir con un ESP32.
Solo necesitas tres conexiones, unos minutos para instalar WLED y tendrás una matriz LED completamente personalizable con cientos de efectos disponibles.
Y cuidado cuando le pongas el difusor frontal...
Porque es sorprendentemente hipnótica.
Un toque y seguimos creando.
