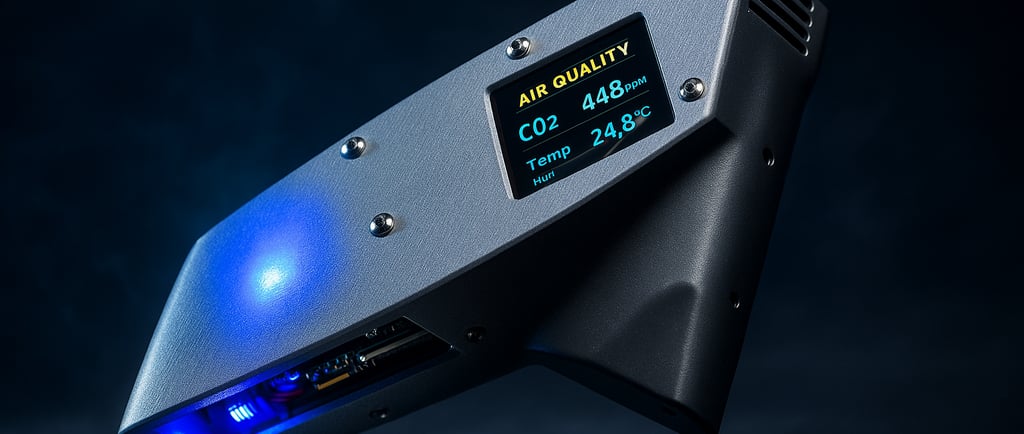

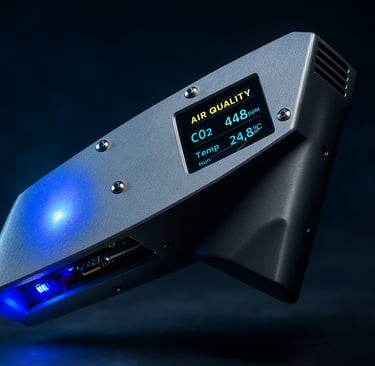

Medidor de calidad de aire con ESP8266

Antonio, por aquí.

Esta semana incluyo un módulo que incorpora dos sensores, el ENS160 y el AHT21. Con ellos podrás medir parámetros del aire como temperatura y humedad o CO2 y compuestos volátiles.

Lo más importante para usar este módulo es usar las librerías correctas y te las indico más abajo.

Materiales

• Batería reutilizada

• ESP8266 con pantalla OLED

• 1x Módulo de carga SM5308

• 1x ENS160 y AHT21

• Cables y tornillos varios

Descargables

• Modelo 3D del cuerpo y tapa del dispositivo

Programa

Más abajo puedes descargar el programa para que lo puedas revisar y cargar en tu microcontrolador.

Por aquí tienes las librerías que son muy importantes para que el programa compile correctamente y puedas obtener los valores de los sensores.

• Comunicación

  • Wire.h

• OLED

  • Adafruit_GFX.h

  • Adafruit_SSD1306.h

• Sensores

  • ScioSense_ENS16x.h

  • Adafruit_AHTX0.h

Aquí te comparto el programa

Por último...

Ten en cuenta que la comunicación del sensor tiene que realizarse en los mismos pines que usa nuestra placa ESP8266 para comunicarse con la pantalla OLED integrada.

• SDA → D5 (GPIO14)

• SCL → D6 (GPIO12)

¡¡Nos vemos o nos leemos!! Únete al Telegram para resolver dudas.
