Micro Pomodoro: Temporizador de Productividad con ESP32-C3 y Pantalla OLED
Antonio Romero

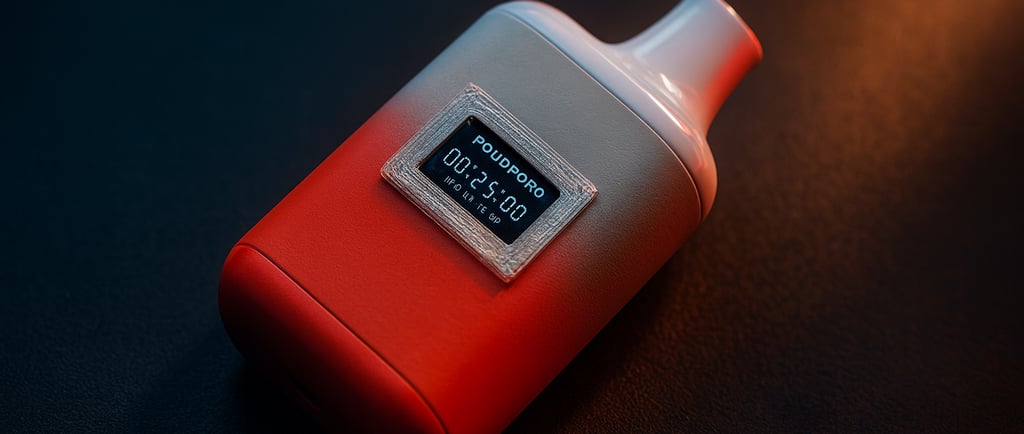

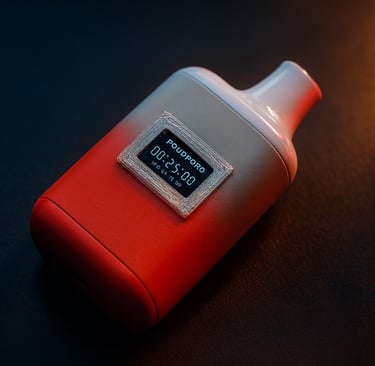

Hoy os traigo un temporizador Pomodoro ultracompacto con carcasa de vaper reciclado. Es uno de esos proyectos que combinan utilidad con buen diseño y, admito que también queda muy chulo en el escritorio 😄.
Este temporizador funciona con batería recargable y pantalla OLED integrada. Perfecto para mantener tu productividad con la técnica Pomodoro: 25 minutos de trabajo concentrado y 5 de descanso. Sin distracciones del móvil, sin apps que te roban datos. Solo tú, tu tarea y el tiempo.
¿Qué es la Técnica Pomodoro?
La técnica Pomodoro es un método de gestión del tiempo creado en los 80 por Francesco Cirillo. La idea es simple pero brutalmente efectiva: trabajas en bloques de 25 minutos (llamados "pomodoros") seguidos de 5 minutos de descanso.
Ventajas de usar un dispositivo físico:
✅ Sin distracciones - No necesitas el móvil cerca
✅ Portátil - Lo llevas a cualquier parte
✅ Personalizable - Es tu proyecto, puedes modificarlo como quieras
⚡ Elementos necesarios
🔌 Electrónica:
📦 Carcasa:
1x Vaper desechado (reciclado y limpio)
1x Modelo 3D para soporte interno, compartido en Telegram
🔧 Herramientas:
Soldador de estaño
Dremel o mini taladro
🖨️ Impresión 3D:
Modelo 3D disponible GRATIS en mi canal de Telegram
Material recomendado: PETG
Relleno: 20% mínimo
Soportes: Necesarios para los voladizos finos
🤓 Dato Curioso
La pantalla OLED de este ESP32-C3 es de solo 0.42 pulgadas (72x40 píxeles reales), pero el controlador maneja un buffer de 128x64. Por eso debemos aplicar un offset de 27x24 píxeles para que el contenido aparezca en la zona visible. ¡Es como tener un lienzo más grande del que solo vemos una ventana!
El Diseño: Reciclaje Creativo
En lugar de diseñar una carcasa desde cero, decidí reutilizar un vaper desechado.
Modificaciones en la carcasa:
🪟 Ventana para la pantalla:
Corté una ventana rectangular en el cuerpo del vaper
Dimensiones ajustadas para que la OLED se vea perfecta
Acabado limpio con lima y lija fina
🔘 Agujero para el botón:
Perforación en la base del dispositivo
Posición ergonómica para usar con el pulgar
Diámetro exacto para el pulsador de 6mm
🔌 Puerto de carga:
Apertura adicional para el USB C del módulo de carga.
Permite cargar sin abrir el dispositivo
Soporte 3D personalizado:
Diseñé un soporte completamente a medida que mantiene todos los componentes organizados:
Ajuste perfecto al interior del vaper
Plataforma para el ESP32-C3
Compartimento para la batería LiPo
Espacio para el módulo de carga
Canal para el cableado del botón
Se fija por las tapas del vaper sin necesidad de adhesivo
Tomé medidas con el pie de rey y tuve que iterar el diseño varias veces hasta que todo encajó perfectamente.
🔧 Cómo funciona el circuito
Para los que queráis entender la electrónica detrás de este proyecto:
El proceso paso a paso:
La batería LiPo proporciona 3.7V (puede llegar a 4.2V cargada)
El módulo de carga gestiona la carga segura y protección de la batería
El ESP32-C3 se alimenta directamente de la batería
El pulsador conectado a GPIO 9 controla todas las funciones
La pantalla OLED ya integrada muestra el tiempo restante
El código detecta pulsaciones cortas (pausar/reanudar) y largas (cancelar)
Conexiones eléctricas:
Sistema de alimentación:
Batería LiPo → Módulo de carga (B+ y B-)
Módulo de carga OUT+ → 5V del ESP32-C3
Módulo de carga OUT- → GND del ESP32-C3
Pulsador:
Pin 1 del botón → GPIO 9 del ESP32-C3
Pin 2 del botón → GND del ESP32-C3
🔌 Esquema y simulación
He preparado una simulación completa en Wokwi donde puedes ver las conexiones y probar el código antes de montar nada:
En la simulación puedes interactuar con el proyecto virtualmente. Perfecto para entender cómo funciona todo antes de soldar.
🛠️ Consejos de montaje
Algunos trucos que aprendí durante el proceso:
Mide dos veces, corta una vez - Si cortas donde no es, deberás volver a empezar
Empieza con agujeros pequeños - Siempre puedes agrandar
Protege la pantalla - Pon cinta mientras trabajas la carcasa
Cables cortos - Mínima longitud necesaria para evitar líos
Prueba antes de cerrar - Verifica que todo funciona antes de montarlo definitivamente
Aislamiento eléctrico - Asegúrate de que nada hace contacto con partes metálicas
Conclusión
Este Micro Pomodoro es un proyecto práctico pero requiere algo de paciencia con la pantalla y el offset.
El resultado es un dispositivo útil, portátil y que impresiona a cualquiera que lo ve.
¿Lo vais a construir? Me encantaría ver vuestras versiones. Etiquetadme en redes sociales o compartid fotos en el grupo de Telegram. Y si tenéis dudas durante el montaje, preguntad sin problema.
¡Nos vemos en el próximo proyecto! 🍅⏱️
